Kälte-, Klima- & Wärmetechnik

In unserer Prüfstelle für Kälte-, Klima- & Wärmetechnik führen wir normative und nichtnormative Leistungsmessungen für Hersteller und Betreiber an Maschinen und Komponenten der Kälte- und Wärmetechnik durch. Als unabhängiges Prüflabor sind wir für EUROVENT-CERTIFICATION, Paris, für das Institut für Klima-, Heizungs- und Kältetechnik (AHRI) und für das Kühlturm INSTITUT (CTI) in mehreren Zertifizierungsprogrammen tätig.

Die Prüfungen von Kältemaschinen, Wärmepumpen, Luftkühler, Verflüssiger, Rückkühler, Wärmeaustauscher (Luft / Flüssigkeit und Flüssigkeit / Flüssigkeit), Raumlufttechnische Anlagen, Kühltürme und sonstige Klimatisierungseinrichtungen können auf unserem Prüfstand in Essen oder an externen Einsatzorten, z.B. Ihrer Fertigungsstätte oder dem Errichtungsort durchgeführt werden.

Kaelte Klima Waermetechnik JAZ EER image/svg+xml Kaelte Klima Waermetechnik JAZ EER DMT GmbH & Co. KG - ogoedecke CC-BY-SA DMT GmbH & Co. KG JAZ JahresarbeitszahlWärmepumpe EER EnergyEfficency Ratio
Kaelte Klima Waermetechnik COP ESEER image/svg+xml Kaelte Klima Waermetechnik COP ESEER DMT GmbH & Co. KG - ogoedecke CC-BY-SA DMT GmbH & Co. KG COP Coefficient ofPerformance ESEER European Seasonal EnergyEfficiency Ratio
Kaelte Klima Waermetechnik SCOP IPLV image/svg+xml Kaelte Klima Waermetechnik SCOP IPLV DMT GmbH & Co. KG - ogoedecke CC-BY-SA DMT GmbH & Co. KG IPLV Integrated PartLoad Value SCOP SeasonalCoefficient ofPerformance

Energiebilanz verlässlich ermitteln

Prüfung Kaltwassersatz EN 14511

Emissionsarme Lösungen in der Kälte-, Klima- und Lüftungstechnik haben aufgrund des Klimawandels einen stetig wachsenden Stellenwert innerhalb unserer Branche.

Die Forschung und Entwicklung verschiedenster Komponenten, die Konzeption und Planung der Gebäudetechnik, wie auch die Betreibung durch den Endverbraucher, stellen wachsende Anforderungen und Auflagen zur Umsetzung der Projekte.

Wir sind eine unabhängige Prüfstelle und können auf unserem multifunktionalen Prüfstand in Essen verlässliche Daten für sie ermitteln.

Sie können nicht zu uns kommen? Wir prüfen auch weltweit dank unserer mobilen Lösungen - bei ihnen Vorort.

Damit tragen wir zu einer erfolgreichen Umsetzung ihrer Projekte unterstützend bei.

Die Ergebnisse unserer Prüfungen sind juristisch belastbar und im Zusammenhang mit der Produktfolgehaftung von besonderer Bedeutung.

Verlässliche Daten von einer unabhängigen Prüfstelle

Sie suchen als Ergänzung zu Ihren eigenen Prüfeinrichtungen einen Prüfstand, auf dem von unabhängiger Seite die Leistung Ihrer Kältemaschinen oder einzelner Komponenten ermittelt werden kann. Die Ergebnisse unserer Prüfungen sind juristisch belastbar und sind deshalb im Zusammenhang mit der Produktfolgehaftung von besonderer Bedeutung.

Prüfstandspotenzial

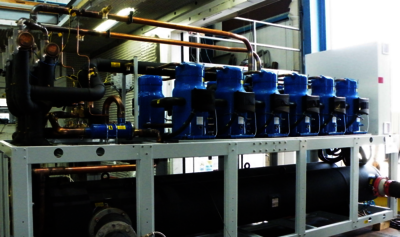

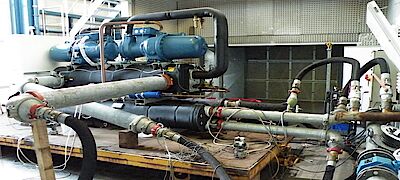

Auf unserem multifunktionalen Prüfstand ermitteln wir unter Auslegungsbedingungen die tatsächliche Leistungsfähigkeit von Systemen und Komponenten der Kälte- und Klimatechnik, angefangen von wasser- und luftgekühlten Kältemaschinen, Wärmepumpen und Verdampfern über Verflüssiger, Luftkühler und Flüssigkeitswärmeaustauscher bis zu Kühltürmen, Rückkühlern und Klimageräten aller Art. Insbesondere können Klimageräte auch mit Wärmerückgewinnung (Plattenwärmeaustauscher, Wärmeräder etc.) vermessen werden, da eine zweite Luftaufbereitung zur Verfügung steht.

Ganz gleich, was Sie uns auf den Prüfstand stellen: Wir weisen die jeweilige Leistung präzise nach, wobei unterschiedlichste Kältemittel eingesetzt werden können.

Durchgeführt werden Prüfungen von

  • Wasser- und luftgekühlte Kältemaschinen
  • Wasser- und luftgekühlte Wärmepumpen
  • Luftkühler und Flüssigkeitswärmeaustauscher
  • Kühltürmen, Hybridkühler und Rückkühler
  • Klimageräte und Präzionsklimageräte
  • Wärmerückgewinnungsysteme
  • Lüftungs- und Wohnungslüftungsgeräte
  • Ventilatoren

Normgerechte Prüfungen in weitem Leistungsbereich

Wir prüfen in einem Leistungsbereich von 5 bis etwa 2.500 kW nach Ihren Vorgaben oder gemäß einschlägigen Normen. Je nach Anforderung lässt sich die Wassertemperatur von 1,8 °C bis 60 °C einstellen. Mit dem Einsatz von Sole laufen die Tests auch bei Minusgraden. Der Luftstrom kann konditioniert werden, dabei sind Temperaturen zwischen +2 °C und +60 °C möglich. Auch die Luftfeuchtigkeit kann in einem weiten Bereich eingestellt werden. Maximal steht ein Luftvolumenstrom von 70 m³/s (=252.000 m³/h) zur Verfügung.

Selbstverständlich sind wir auch bei den elektrischen Anschlussleistungen flexibel. So steht u. a. auch eine Versorgung für Einheiten aus dem US-Markt, VAE, China und Indien bereit.

Entwicklungsbegleitende Prüfungen

Die Kapazitäten Ihrer eigenen Prüfeinrichtungen reichen für umfangreiche entwicklungsbegleitende Untersuchungen nicht aus oder sind hinsichtlich der Leistung nicht ausreichend bemessen. Auch für diese Aufgaben eignet sich unser Prüfstand bestens, zumal auch in Langzeitversuchen ein hohes Maß an Stabilität der luft- und wasserseitigen Eintrittsbedingungen gewährleistet ist.
Darüber hinaus liefert unsere Prüfarbeit eine sichere Grundlage, um die Verlässlichkeit von Leistungskennfeldern und ihrer spezifischen Berechnungsprogramme zu verbessern. Damit leisten wir einen entscheidenden Beitrag zu Ihrer Qualitätssicherung.
Natürlich spielt auch der Kostenfaktor eine wichtige Rolle: Wenn Sie die Leistungstests von DMT erledigen lassen, können Sie auf einen eigenen teuren Prüfstand unter Umständen ganz verzichten oder Ihre Prüfprogramme in Leistungsbereichen durchführen lassen, die Sie selbst nicht realisieren können. Eine Prüfstandserweiterung zu hohen Kosten wäre nicht erforderlich.

Volle Anerkennung durch langjährige Erfahrung

Unsere Experten haben jahrzehntelange Erfahrungen in Leistungsuntersuchungen und Prüfungen im kälte- und klimatechnischen Bereich.

Der Prüfstand für Kälte-, Klima- und Wärmetechnik ist nach der DIN EN ISO/IEC 17025 akkreditiert. Nicht zuletzt auch deshalb sind wir ein von EUROVENT-Certification anerkanntes Prüflabor.

Zusätzliche Leistungen:

Abgesehen von den eigentlichen Prüfarbeiten im kälte- und klimatechnischen Bereich können wir Ihnen außerdem eine Menge zusätzlicher Leistungen anbieten:

  • Schallleistungsmessungen nach ISO 3744, ISO 9614 n Prüfung von RLT-Geräten auf Konformität mit VDI 6022
  • Hygieneinspektionen
  • Hygieneschulungen
  • Prüfung raumlufttechnischer Anlagen nach TPrüfVo
  • Sachverständigenprüfung kälte- und klimatechnischer Anlagen nach VAWS
  • Unabhängige Gutachten für Kälte- und Klimatechnik
  • Durchführung von kompletten Vor-Ort-Leistungsmessungen an installierten Anlagen oder beim Hersteller

Technische Daten des Prüfstandes:

Wasserseite:

  • Volumenströme kaltwasserseitig bis 500 m³/h
  • Volumenströme kühlwasserseitig bis 500 m³/h
  • Temperaturen von 1,8 bis 60 °C (ohne Glykol), (mit Glykol auch sehr niedrige Temperaturen)

Luftseiten:

  • 1. Luftseite:
    Konditionierte Luftströme bis 60 m³/s
  • 2. Luftseite:
    Konditionierte Luftströme bis 10 m³/s
  • Temperaturen von –10 bis 60 °C
    Relative Luftfeuchtigkeit bei 32 °C bis 95 %

Leistungen der Prüflinge:

  • Wassergekühlte Kältemaschinen bis ca. 2.500 kW
  • Luftgekühlte Kältemaschinen und Wärmepumpen bis ca. 600 kW
  • Verdampfer (Wasser) bis ca. 1.000 kW
  • Verdampfer (Luft) bis ca. 600 kW
  • Verflüssiger (Wasser) bis ca. 1.100 kW
  • Verflüssiger (Luft) bis ca. 700 kW
  • Kühltürme mit konditionierter Luft bis ca. 800 kW (mit konditioniertem Wasser wesentlich höhere Leistungen möglich)
  • Rückkühler bis ca. 600 kW
  • Wärmeaustauscher (fl./fl.) bis ca. 1.000 kW

Daten der Versuchshalle:

  • Nutzbare Hallenlänge 18 m, Breite 5,5 m
  • Maximale Kranhakenhöhe 7,9 m
  • Tragfähigkeit des Kranes 80 kN
  • Zulässige Bodenbelastung 35 kN/m²
  • Innenmaße der Klimakammer (LxHxB) ca. 10 x 3,6 x 5 m
  • Elektrische Anschlussleistung (bei 50 Hz) 400 V / 270 kW
  • Weitere Anschlussleistungen, z. B. 500 V, 60 Hz
    (für den US-Markt), oder höhere Anschlussleistungen können auf Anfrage bereitgestellt werden.

Die wichtigsten Normen:

Präziser Leistungsnachweis
  • EN 14511:2018
    Luftkonditionierer, Flüssigkeitskühlsätze und Wärmepumpen für die Raumbeheizung und -kühlung und Prozess-Kühler mit elektrisch angetriebenen Verdichtern
  • EN 14825:2018
    Luftkonditionierer, Flüssigkeitskühlsätze und Wärmepumpen mit elektrisch angetriebenen Verdichtern zur Raumbeheizung und -kühlung –Prüfung und Leistungsbemessung unter Teillastbedingungen und Berechnung der saisonalen Arbeitszahl
  • AHRI Standard 551/591 (SI) & 550/590 (IP):2018
    Performance Rating of Water-chilling and Heat Pump Water-heating Packages Using the Vapor Compression Cycle
  • ANSI/AHRI Standard 400:2015
    Standard for Liquid-To-Liquid Heat Exchangers
  • EN 13053:2017
    Lüftung von Gebäuden –Zentrale raumlufttechnische Geräte –Leistungskenndaten für Geräte, Komponenten und Baueinheiten
  • CTI STD-201:2001
    Standard for Thermal Performance Certification of Evaporative Heat Rejection Equipment
  • CTI ATC-105:2000
    Acceptance Test Code for Water Cooling Towers
  • CTI STD-146:2008
    Standard for Liquid Flow Measurement
  • EN 1048:2014
    Wärmeaustauscher, Luftgekühlte Flüssigkeitskühler "Trockenkühltürme" Prüfverfahren zur Leistungsfeststellung
  • EN 13741:2015
    Wärmetechnische Abnahmeprüfungen an zwangsbelüfteten standardisierten Nasskühltürmen
  • EN ISO 9614-1:2009
    Akustik – Bestimmung der Schallleistungspegel von Geräuschquellen aus Schallintensitätsmessungen
  • EN 1216:2003
    Wärmeaustauscher Luftkühler und Lufterhitzer für erzwungene Konvektion Prüfverfahren zur Leistungsfeststellung
  • EN 1886:2009
    Lüftung von Gebäuden – Zentrale raumlufttechnische Geräte – Mechanische Eigenschaften und Messverfahren
  • DIN EN 306:1997
    Wärmeaustauscher – Messungen und Meßgenauigkeit bei der Leistungsbestimmung
  • Eurovent Certita Certification RS-6/C/001A-2014
    AIR CONDITIONERS Comfort air-cooled Air Conditioners and Air-to-air Heat Pumps
  • Eurovent Certita Certification RS 6/C/003-2019
    CERTIFICATION of LIQUID CHILLING PACKAGES
  • Eurovent Certita Certification RS 6/C/003A-2019
    CERTIFICATION of HEATING-ONLY HYDRONIC HEAT PUMPS
  • Eurovent Certita Certification RS 7/C/005 – 2016
    Certification of FORCED CIRCULATION AIR COOLING AND HEATING COILS
  • Eurovent Certita Certification  RS 9C/001 – 2014
    EUROVENT RATING STANDARD for COOLING TOWERS
  • Eurovent Certita Certification  RS/7/C/010-2018
    CERTIFICATION  of  Liquid to liquid Plate Heat Exchangers
  • Eurovent Certita Certification  RS/6/C/007-2019
    CERTIFICATION of ROOFTOP

Ansprechpartner

Dr. Meinolf Gringel

Am TÜV 1
(Am Technologiepark 1)
45307 Essen

Tel +49 201 172-1164

aps(at)dmt-group(dot)com

Was bedeutet..

CTI

Das Kühlturm INSTITUT ist eine freiwillige, gemeinnützige wissenschaftliche Vereinigung zur Sicherstellung eines akzeptablen Mindestqualitätsniveaus und der Leistung der Verdampfungswärmeübertragungssystemen und ihrer Komponenten.

Dies wird durch Festlegung von Standardspezifikationen, Richtlinien und Zertifizierungsprogrammen geprüft.

Das Kühlturm Institut arbeitet in Kooperation mit der Eurovent Certification.

Die DMT GmbH & Co. KG zählt das Kühlturm INSTITUT seit 2016 zu ihren Kunden und hat den status Licensed CTI Thermal Testing Agencies & CTI Thermal Certification Testing Agencies.

AHRI

Das Institut für Klima-, Heizungs- und Kältetechnik (AHRI) ist der Fachverband, der Hersteller von Heizungs, Lüftungs & Klimaanlage beziehungsweise Kalt- Warmwasserbereitungsgeräten in der globalen Industrie vertritt.

AHRI entwickelt branchenweit anerkannte Leistungsstandards und Zertifizierungsprogramme für Industrieanlagen, HLK- und Warmwasserbereitungsgeräten.

Die DMT GmbH & Co.KG zählt das Air-Conditioning, Heating and Refrigeration Institute
seit 2013 zu ihren Kunden.

Eurovent

Eurovent Certification zertifiziert die Leistungsangaben der Produkte für Luft-und Kältetechnik nach den europäischen und internationalen Standards.

Ziel ist es, das Vertrauen der Kunden zu stärken, indem die Wettbewerbsbedingungen für alle Hersteller angeglichen werden und die Integrität und Genauigkeit der industriellen Leistungsbewertungen erhöht wird.

Die DMT GmbH & Co.KG zählt die Eurovent Certita Certification seit 1995 zu ihren Kunden.
